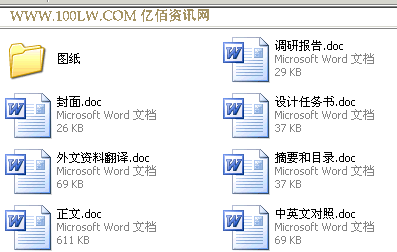

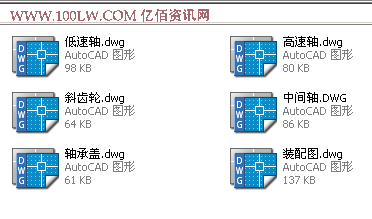

(毕业设计29页11506字+CAD图纸+任务书+外文翻译+调研报告 全套)

摘要 :齿轮传动是现代机械中应用最广的一种传动形式。它的主要优点是：
① 瞬时传动比恒定、工作平稳、传动准确可靠，可传递空间任意两轴之间的运动和动力；
② 适用的功率和速度范围广；
③ 传动效率高，η=0.92-0.98；
④ 工作可靠、使用寿命长；
⑤ 外轮廓尺寸小、结构紧凑。由齿轮、轴、轴承及箱体组成的齿轮减速器,用于原动机和工作机或执行机构之间,起匹配转速和传递转矩的作用,在现代机械中应用极为广泛。
国内的减速器多以齿轮传动、蜗杆传动为主，但普遍存在着功率与重量比小，或者传动比大而机械效率过低的问题。另外，材料品质和工艺水平上还有许多弱点，特别是大型的减速器问题更突出，使用寿命不长。国外的减速器，以德国、丹麦和日本处于领先地位，特别在材料和制造工艺方面占据优势，减速器工作可靠性好，使用寿命长。但其传动形式仍以定轴齿轮传动为主，体积和重量问题，也未解决好。
当今的减速器是向着大功率、大传动比、小体积、高机械效率以及使用寿命长的方向发展。减速器与电动机的连体结构，也是大力开拓的形式，并已生产多种结构形式和多种功率型号的产品。近十几年来,由于近代计算机技术与数控技术的发展，使得机械加工精度，加工效率大大提高，从而推动了机械传动产品的多样化，整机配套的模块化，标准化，以及造型设计艺术化，使产品更加精致，美观化。
在21世纪成套机械装备中,齿轮仍然是机械传动的基本部件。CNC机床和工艺技术的发展,推动了机械传动结构的飞速发展。在传动系统设计中的电子控制、液压传动、齿轮、带链的混合传动,将成为变速箱设计中优化传动组合的方向。在传动设计中的学科交叉,将成为新型传动产品发展的重要趋势。
关键字：减速器 轴承 齿轮 机械传动

Wheel gear's spreading to move is a the most wide kind of the application spreads to move a form in the modern machine.Its main advantage BE:The
① spreads to move to settle, work than in a moment steady, spread to move accurate credibility, can deliver space arbitrarily sport and the motive of the of two stalks;Power and speed scope
② applies are wide;
③ spreads to move an efficiency high, η =0.92-0.98;
④ work is dependable, service life long;
⑤ Outline size outside the is small, structure tightly packed.The wheel gear constituted to°from wheel gear, stalk, bearings and box body decelerates a machine, useding for prime mover and work machine or performance organization of, have already matched to turn soon and deliver a function of turning , the application is extremely extensive in the modern machine.
⑥ Local deceleration machine much with the wheel gear spread to move, the pole spread to move for lord, but widespread exist power and weight ratio small, or spread to move ratio big but the machine efficiency lead a low problem.There are also many weaknesses on material quality and craft level moreover, the especially large deceleration machine's problem is more outstanding, the service life isn't long.The deceleration machine of abroad, with Germany, Denmark and Japan be placed in to lead a position, occupying advantage in the material and the manufacturing craft specially, decelerating the machine work credibility like, service life long.But it spreads to move a form to still take settling stalk wheel gear to spread to move as lord, physical volume and weight problem, don't also resolve like
The direction which decelerates a machine to is the facing big power and spread to move ratio, small physical volume, high machine efficiency and service life to grow greatly nowadays develops.Decelerating the connecting of machine and electric motor body structure is also the form which expands strongly, and have already produced various structure forms and various products of power model numbers.Be close to ten several in the last yearses, control a technical development because of the modern calculator technique and the number, make the machine process accuracy, process an efficiency to raise consumedly, pushed a machine to spread the diversification of movable property article thus, the mold piece of the whole machine kit turns, standardizing, and shape design the art turn, making product more fine, the beauty turns.
Become a set a machine material in 21 centuries medium, the wheel gear is still a machine to spread a dynamic basic parts.CNC tool machine and the craft technical development, pushed a machine to spread to move structure to fly to develop soon.Be spreading to move the electronics control, liquid in the system design to press to spread to move, wheel gear, take the mixture of chain to spread to move, will become become soon a box to design in excellent turn to spread to move a combination of direction.The academics that is in spread move the design crosses, will become new spread a movable property article the important trend of the development.
Essential character：Reduction gear、 Bearing 、gear 、mechanical drive
目 录
引言……………………………………………………………1
传动方案的拟定及说明………………………………………4
电动机的选择…………………………………………………6
计算传动装置的运动和动力参数……………………………7
传动件的设计计算……………………………………………8
轴的设计计算…………………………………………………12
滚动轴承的选择及计算………………………………………18
键联接的选择及校核计算……………………………………20
连轴器的选择…………………………………………………21
减速器附件的设计……………………………………………22
润滑与密封……………………………………………………23
结果与讨论……………………………………………………25
设计小结………………………………………………………28
参考资料目录…………………………………………………29

引言
国外减速器现状?齿轮减速器在各行各业中十分广泛地使用着，是一种不可缺少的机械传动装置。当前减速器普遍存在着体积大、重量大，或者传动比大而机械效率过低的问国外的减速器，以德国、丹麦和日本处于领先地位，特别在材料和制造工艺方面占据优势，减速器工作可靠性好，使用寿命长。但其传动形式仍以定轴齿轮传动为主，体积和重量问题，也未解决好。最近报导，日本住友重工研制的FA型高精度减速器，美国Alan-Newton公司研制的X-Y式减速器，在传动原理和结构上与本项目类似或相近，都为目前先进的齿轮减速器。当今的减速器是向着大功率、大传动比、小体积、高机械效率以及使用寿命长的方向发展。因此，除了不断改进材料品质、提高工艺水平外，还在传动原理和传动结构上深入探讨和创新，平动齿轮传动原理的出现就是一例。减速器与电动机的连体结构，也是大力开拓的形式，并已生产多种结构形式和多种功率型号的产品。目前，超小型的减速器的研究成果尚不明显。在医疗、生物工程、机器人等领域中，微型发动机已基本研制成功，美国和荷兰近期研制分子发动机的尺寸在纳米级范围如能辅以纳米级的减速器，则应用前景远大。
1．国内减速器现状?国内的减速器多以齿轮传动、蜗杆传动为主，但普遍存在着功率与重量比小，或者传动比大而机械效率过低的问题。另外，材料品质和工艺水平上还有许多弱点，特别是大型的减速器问题更突出，使用寿命不长。国内使用的大型减速器（500kw以上），多从国外（如丹麦、德国等）进口，花去不少的外汇。60年代开始生产的少齿差传动、摆线针轮传动、谐波传动等减速器具有传动比大，体积小、机械效率高等优点?。但受其传动的理论的限制，不能传递过大的功率，功率一般都要小于40kw。由于在传动的理论上、工艺水平和材料品质方面没有突破，因此，没能从根本上解决传递功率大、传动比大、体积小、重量轻、机械效率高等这些基本要求。90年代初期，国内出现的三环（齿轮）减速器，是一种外平动齿轮传动的减速器，它可实现较大的传动比，传递载荷的能力也大。它的体积和重量都比定轴齿轮减速器轻，结构简单，效率亦高。由于该减速器的三轴平行结构，故使功率/体积（或重量）比值仍小。且其输入轴与输出轴不在同一轴线上，这在使用上有许多不便。北京理工大学研制成功的"内平动齿轮减速器"不仅具有三环减速器的优点外，还有着大的功率/重量（或体积）比值，以及输入轴和输出轴在同一轴线上的优点，处于国内领先地位。国内有少数高等学校和厂矿企业对平动齿轮传动中的某些原理做些研究工作，发表过一些研究论文，在利用摆线齿轮作平动减速器开展了一些工作。二、平动齿轮减速器工作原理简介,平动齿轮减速器是指一对齿轮传动中，一个齿轮在平动发生器的驱动下作平面平行运动，通过齿廓间的啮合，驱动另一个齿轮作定轴减速转动，实现减速传动的作用。平动发生器可采用平行四边形机构，或正弦机构或十字滑块机构。本成果采用平行四边形机构作为平动发生器。平动发生器可以是虚拟的采用平行四边形机构，也可以是实体的采用平行四边形机构。有实用价值的平动齿轮机构为内啮合齿轮机构，因此又可以分为内齿轮作平动运动和外齿轮作平动运动两种情况。外平动齿轮减速机构，其内齿轮作平动运动，驱动外齿轮并作减速转动输出。该机构亦称三环（齿轮）减速器。由于内齿轮作平动，两曲柄中心设置在内齿轮的齿圈外部，故其尺寸不紧凑，不能解决体积较大的问题。?内平动齿轮减速，其外齿轮作平动运动，驱动内齿轮作减速转动输出。由于外齿轮作平动，两曲柄中心能设置在外齿轮的齿圈内部，大大减少了机构整体尺寸。由于内平动齿轮机构传动效率高、体积小、输入输出同轴线，故由广泛的应用前景。? 三、本项目的技术特点与关键技术? 1.本项目的技术特点,本新型的"内平动齿轮减速器"与国内外已有的齿轮减速器相比较，有如下特点：（1）传动比范围大，自I=10起，最大可达几千。若制作成大传动比的减速器，则更显示出本减速器的优点。（2）传递功率范围大：并可与电动机联成一体制造。（3）结构简单、体积小、重量轻。比现有的齿轮减速器减少1/3左右。（4）机械效率高。啮合效率大于95%，整机效率在85%以上，且减速器的效率将不随传动比的增大而降低，这是别的许多减速器所不及的。 （5）本减速器的输入轴和输出轴是在同一轴线上。本减速器与其它减速器的性能比较见表1。因缺少数据，表中所列的各减速器的功率/重量比是最优越的。?表1?各类减速器比较 型号 功率（kw） 减速比 质量（kg） QI-450? 93 31.5 1820 ZSY-250? 95 31.5 540 NGW-92 88.1 31.5 577 SEW(德国)? 90 28.61 1300 NP-100? 100 30 400 注：NP-100为内平动齿轮减速器，SEW减速器的质量含电机。2.本项目的关键技术?由图2可知，"内平动齿轮减速器"是由内齿轮Z2、外齿轮Z1和平行四边形机构组合而成的。它的传动原理是：电机输入旋转运动，外齿轮作平行移动，其圆心的运动轨迹是一个圆，与之啮合的内齿轮则作定轴转动。因为外齿轮作平行移动，所以称谓平动齿轮机构。齿轮的平行移动需要有辅助机构帮助实现的，可采用（6~12副）销轴、滚子作为虚拟辅助平动机构，也可以采用偏心轴作为实体辅助平动机构。内平动齿轮减速器的关键技术和关键工艺是组成平行四边形构件的尺寸计算及其要求的加工精度、轮齿主要参数的选择。这些因数都将影响传动的能力和传动的质量。总的说，组成本减速器的各零部件都要求有较高的精度，它们将决定着减速器的整体传动质量。3.本项目的概况本项目已获得中国实用新型专利，专利号：ZL95227767.0?。?本项目自1995年试制出第一台样机（功率2.5kW，传动比I=32）后，陆续与一些厂矿合作，设计了下面几种不同功率、不同传动比的减速器。（1）电动推拉门用减速器，功率550W，传动比I=26，与电机连成一体。（2）搅拌机用减速器，功率370W，传动比I=17。（3）某军品用的两种减速器，一种功率370W，传动比I=23.5；另一种功率370W，传动比I=103的二级传动减速器。（4）钢厂大包回转台减速器，功率7.5kw，传动比I=64。（5）钢厂辊道减速器，功率7.5kw，传动I=11。在本专利的基础上，已研制出一种新型超大型减速器，功率可达1000kw，目前正在研制超小型（外型尺寸为毫米级）的微型减速器。
2．市场需求 分析 1.市场需求前景?同平动齿轮减速器由于体积小，重量轻，传动效率高，将会节省可观的原料和能源。因此，本减速器是一种节能型的机械传动装置，也是减速器的换代产品。?本减速器可广泛应用于机械，冶金、矿山、建筑、航空、军事等领域。特别在需要较大减速比和较大功率的各种传动中有巨大的市场和应用价值。 2.社会经济效益?现有的各类减速器多存在着消耗材料和能源较多，对于大传动比的减速器，该问题更为突出。而本新型减速器具有独特的优点。由于减速装置在各部门中使用广泛，因此，人们都十分重视研究这个基础部件。不论在减小体积、减轻重量、提高效率、改善工艺、延长使用寿命和提高承载能力以及降低成本等等方面，有所改进的话，都将会促进资源（包括人力、材料和动力）的节省。 可以预见，本新型减速器在国内外市场中的潜力是很大的，特别是我国超大型减速器（如水泥生产行业，冶金，矿山行业都需要超大型减速器）大多依靠进口，而本减速器的一个巨大优势就是可以做超大型的减速器，完全可以填补国内市场的空白，并将具有较大的经济效益和社会效益。
