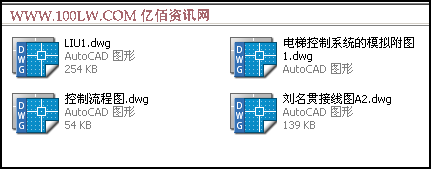

乘客电梯的PLC控制 (毕业设计49页20392字+CAD图纸+任务书+外文翻译+调研报告 全套) 摘要：国民经济的飞速发展, 现代化程度日益提高,高层建筑愈来愈多, 电梯也随之增多, 电梯产品在人们物质文化生活中的地位得到了提高,成为重要的运输设备之一。国内传统的电梯控制一是由继电器、接触器构成。它不仅存在着可靠性差、成本高、故障率高等缺点,而且在层数增加时,配线变化给制造及安装带来诸多不变。若用PLC 控制就解决了以上的不足。
本设计就以PLC作为工具对升降电梯的各种操作进行控制。先对四层电梯的硬件部分作分析，看需要什么样的开关，电机，信号灯等。然后，画出它的控制面板图，再根据控制面板图估计一下I/O点数，这样可以确定所选机型，然后在软件设计，写出流程图，梯形图，写出语句。最后是进行调试，看看此程序是否可行。
关键词：PLC控制系统 电梯 继电器 接触器
PLC control of passenger Elevator
Abstract: The rapid development of the national economy, the increasing degree of modernization, more and more high-rise buildings, elevators also will be increased, Elevator products in people's material and cultural life of the status has been enhanced to become one of the important transport equipment. Traditional domestic elevator control from the first relay, a contactor. It is not only poor in the reliability, high cost, high failure rate shortcomings, but also in layers increases, changes to the wiring and installation of manufacturing has brought many unchanged. If the control by PLC to address the above shortcomings.
the design of the PLC as a tool to the elevators for various operating control. Elevator on the first four parts of the hardware analysis, the need to see what kind of switches, motors, lights, etc.. Then, the control panel draw maps, plans, under the control panel is estimated to I / O points, so certain selected models, and then softwaredesign, write flowchart, ladder diagram, write statements. Finally,debugging and look at the feasibility of this procedure.
Key words: PLC control system Elevator relay contactor
目录
第一章 引言………………………………………………………………………………1
第二章 概 ………………………………………………………………………………2
2.1电梯硬件的分析 …………………………………………………………………2
2.1.1 电梯的组成 ……………………………………………………………………2
2.1.2电梯的工作原理 …………………………………………………………………3
2.2可编程控制器的介绍 ………………………………………………………………3
2..2.1可编程控制器的发展 ……………………………………………………………5
2.2.2可编程控制器（PLC）的用途……………………………………………………4
2.2.3 可编程控制器（PLC）的特点……………………………………………………5
2.2.3.1 PLC的性能特点 ………………………………………………………………5
2.2.4 PLC的工作原理 ………………………………………………………………6
2.2.5 PLC的编程语言 ………………………………………………………………7
第三章 课题的任务分析 …………………………………………………………………9
3.1 电梯控制的分析 …………………………………………………………………9
3.2 整体设计流程的确定………………………………………………………………9
第四章 可编程控制器的机型选择 ……………………………………………………10
4.1可编程控制器控制系统的I/O点数估算 ………………………………………10
4.2内存的估计…………………………………………………………………………10
4.3响应时间的分析 …………………………………………………………………11
4.4输入输出模块的选择 ……………………………………………………………11
4.5机型的确定…………………………………………………………………………11
第五章 硬件设计 ……………………………………………………………………12
5.1硬件配置简介 ……………………………………………………………………12
5.2电梯控制系统的硬件面板图 ……………………………………………………15
5.3输入/输出的分配…………………………………………………………………16
第六章 软件设计………………………………………………………………………17
6.1程序流程图 ………………………………………………………………………17
6.2程序语句 …………………………………………………………………………17
第七章 程序调试、运行 ……………………………………………………………41
7.1正常情况下程序调试 ……………………………………………………………41
7.2过程分析 ………………………………………………………………………41
第八章 总结 ………………………………………………………………………47
致谢 ……………………………………………………………………………………48
参考文献 …………………………………………………………………………………49
第一章 引 言
自1889年美国奥梯斯升降机公司推出世界第一部以电动机为动力的升降机以来，电梯在驱动方式上经历了卷筒式驱动、牵引式驱动等历程，逐渐形成了直流电机拖动和交流电机拖动两种不同的拖动方式。如今电梯已成为人们进出高层建筑不可或缺的代步工具；而且作为载人工具，人们在运行的平滑性、高速性、准确性、高效性等一系列静、动态性能方面对它提出了更高的要求。由于早期的电梯继电器控制方式存在故障率较高、可靠性差、接线复杂、一旦接收完成不易更改等缺点，所以需要开发一种安全、高效的控制方式。可编程控制器（PLC）既保留了继电器控制系统的简单易懂、控制精度高、可靠性好、控制程序可随工艺改变、易于与计算机接口、维修方便等诸多高品质性能。因此，PLC在电梯控制领域得到了广泛而深入的应用。
随着微电子技术和计算机技术的迅速发展，PLC（即可编程控制器）在工业控制领域内得到十分广泛地应用。PLC是一种基于数字计算机技术、专为在工业环境下应用而设计的电子控制装置，它采用可编程序的存储器，用来存储用户指令，通过数字或模拟的输入/输出，完成一系列逻辑、顺序、定时、记数、运算等确定的功能，来控制各种类型的机电一体化设备和生产过程。
电梯是随着高层建筑的兴建而发展起来的一种垂直运输工具。多层厂房和多层仓库需要有货梯;高层住宅需要有住宅梯;百货大楼和宾馆需要有客梯,自动扶梯......。在现代社会,电梯已像汽车、轮船一样,成为人类不可缺少的交通运输工具。据统计,美国每天乘电梯的人次多于乘载其它交通工具的人数。当今世界,电梯的使用量已成为衡量现代化程度的标志之一。追溯电梯这种升降设备的历史,据说它起源于公元前236年的古希腊。当时有个叫阿基米德的人设计出-----人力驱动的卷筒式卷扬机。1858年以蒸汽机为动力的客梯，在美国出现,继而有在英国出现水压梯。1889年美国的奥梯斯电梯公司首先使用电动机作为电梯动力,这才出现名副其实的电梯,并使电梯趋于实用化。1900年还出现了第一台自动扶梯。1949年出现了群控电梯,首批4~6台群控电梯在纽约的联合国大厦被使用。1955年出现了小型计算机(真空管)控制电梯。1962年美国出现了速度达8米/秒的超高速电梯。1963年一些先进工业国只成了无触点半导体逻辑控制电梯。1967年可控硅应用于电梯，使电梯的拖动系统筒化，性能提高。1971年集成电路被应用于电梯。第二年又出现了数控电梯。1976年微处理机开始用于电梯，使电梯的电气控制进入了一个新的发展时期。
第二章 概述
2.1电梯硬件的分析
2.1.1 电梯的组成
(1)曳引系统
曳引系统的主要功能是输出与传递动力，使电梯运行。
曳引系统主要由曳引机、曳引钢丝绳，导向轮，反绳轮组成。
(2)导向系统
导向系统的主要功能是限制轿厢和对重的活动自由度，使轿厢和对重只能沿着导轨作升降运动。
导向系统主要由导轨，导靴和导轨架组成。
(3)轿厢
轿厢是运送乘客和货物的电梯组件，是电梯的工作部分。
轿厢由轿厢架和轿厢体组成。
(4)门系统
门系统的主要功能是封住层站入口和轿厢入口。
门系统由轿厢门，层门，开门机，门锁装置组成。
(5)重量平衡系统
系统的主要功能是相对平衡轿厢重量，在电梯工作中能使轿厢与对重间的重量差保持在限额之内，保证电梯的曳引传动正常。
系统主要由对重和重量补偿装置组成。
(6)电力拖动系统
电力拖动系统的功能是提供动力，实行电梯速度控制。
电力拖动系统由曳引电动机，供电系统，速度反馈装置，电动机调速装置等组成。
(7)电气控制系统
电气控制系统的主要功能是对电梯的运行实行操纵和控制。
电气控制系统主要由操纵装置，位置显示装置，控制屏(柜)，平层装置，选层器等组成。
(8)安全保护系统
保证电梯安全使用，防止一切危及人身安全的事故发生。
由限速器，安全钳，缓冲器，端站保护装置组成。
2.1.2电梯的工作原理
曳引绳两端分别连着轿厢和对重，缠绕在曳引轮和导向轮上，曳引电动机通过减速器变速后带动曳引轮转动，靠曳引绳与曳引轮摩擦产生的牵引力，实现轿厢和对重的升降运动，达到运输目的。固定在轿厢上的导靴可以沿着安装在建筑物井道墙体上的固定导轨往复升降运动，防止轿厢在运行中偏斜或摆动。常闭块式制动器在电动机工作时松闸，使电梯运转，在失电情况下制动，使轿厢停止升降，并在指定层站上维持其静止状态，供人员和货物出入。轿厢是运载乘客或其他载荷的箱体部件，对重用来平衡轿厢载荷、减少电动机功率。补偿装置用来补偿曳引绳运动中的张力和重量变化，使曳引电动机负载稳定，轿厢得以准确停靠。电气系统实现对电梯运动的控制，同时完成选层、平层、测速、照明工作。指示呼叫系统随时显示轿厢的运动方向和所在楼层位置。安全装置保证电梯运行安全。
2. 2可编程控制器的介绍
2.2.1可编程控制器的发展
第一台可编程控制器的设计规范是美国通用公司提出的。当时的目的是要求设计一种新的控制装置以取代继电器盘，在保留了继电器控制系统的简单易懂、操作方便、价格便宜等优点的基础上，同时具有现代化生产线所要求的时间响应快、控制精度高、可靠性好、控制程序、可随工艺改变、易于与计算机接口、维修方便等诸多高品质与功能。这一设想提出后，美国数字设备公司（DEC）于1969年研制成第一台PLC，型号为PDP-14，投入通用汽车公司的生产线控制中，取得了令人满意的效果，从此开创了PLC的新纪元。
第一台PLC具有模块化、可扩充、可重编程及用于工业环境的特性。这些控制器易于安装，占用空间小，可重复使用。尽管控制器编程有些琐碎，但它具有公共的工厂标准—梯形图编程语言，这样使得不熟悉计算机的人也能方便的使用它。
在短时间内，PLC在其他工业部门也得到应用。到70年代初，食品、金属和制造等工业部门相继使用PLC代替继电器控制设备，迈出了其实用化阶段的第一步。
70年代中期，由于大规模集成电路的出现，使8位微处理器和位片处理器相继问世，使可编程控制技术产生了飞跃。在逻辑运算功能的基础上，增加了数值运算、闭环控制、提高了运算速度，扩大了输入输出规模。在这个时期，日本、西德（原）和法国相继研制出了自己的PLC，我国在1974年也开始研制。
70年代由于超大规模集成电路的出现，使PLC向大规模、高速性能方向发展，形成了多种系列化产品。这是面向工程技术人员的编程语言发展成熟，出现了工艺人员使用的图形语言。在功能上，PLC可以代替某些模拟控制装置和小型机DDC系统。
进入八九十年代后，PLC的软硬件功能进一步得到加强，PLC已发展成为一种可提供诸多功能的成熟的控制系统，能与其他设备通信，生成报表，调度产生，可诊断自身故障及机器故障。这些改进使PLC符合今天对高质量高产出的要求。尽管PLC功能越来越强，但他仍然保留了先前的简单与易于使用的特点(PLC实物图2-1)
|
